¿Por qué especificar Airzone — cuál es la ventaja local en la Costa del Sol?

Airzone está diseñada, ingenierizada y fabricada en Málaga (Parque Tecnológico de Andalucía, C/Marie Curie 21, 29590 — impreso en cada caja y visible en la foto de entrega de esta obra). Para una villa de Marbella, San Pedro o Estepona, eso significa cadena de suministro corta, documentación y soporte técnico en español, y placas / módulos de repuesto disponibles en 24–48 horas durante la temporada de refrigeración. Si un módulo de zona falla en agosto, estamos en la furgoneta a la mañana siguiente. Con sistemas de zonificación importados puedes estar esperando dos o tres semanas. En una villa donde el AC es también la calefacción y la deshumidificación, esa cadena de suministro local es una razón importante para elegir Airzone sobre una alternativa.

¿Cuál es la diferencia entre un split de pared y un sistema por conductos con Airzone?

Un split de pared tiene la unidad interior visible en la pared de cada habitación. Es más barato, pero limita dónde puedes poner la cama o el sofá, y el aire frío descarga desde un punto fijo. Un sistema por conductos esconde la unidad interior en el plenum del techo — lo único visible es una rejilla plana de impulsión y una rejilla plana de retorno. Emparejado con zonificación Airzone, cada habitación se convierte en una zona independiente con su propio termostato. El beneficio visual es obvio (las fotos de esta villa muestran cortinas clásicas, azulejería de baño y acabados intactos). El beneficio de rendimiento es menos obvio: por conductos + Airzone mantiene el setpoint con mayor precisión, funciona más silenciosamente y usa menos electricidad para el mismo confort que un conjunto disperso de splits de pared independientes.

¿Por qué refrigerante R32 y es seguro?

El R32 es un refrigerante HFC de nueva generación con un Potencial de Calentamiento Atmosférico de 675 — aproximadamente un 68 % menor que el antiguo R410A (PCA 2.088) al que sustituye. Está clasificado A2L (baja inflamabilidad, baja toxicidad) y es seguro para instalaciones residenciales de aire por conductos cuando lo manejan ingenieros certificados F-Gas y se instala con las distancias especificadas por el fabricante. La botella R32 visible en las fotos de comisionado confirma su clase de seguridad. El Reglamento UE 2024/573 hace del R32 el refrigerante de elección a largo plazo para nuevo AC residencial en Europa.

¿Por qué la instalación necesita prueba de presión OFN y vacío profundo?

Dos tercios de los fallos de AC a los que nos llaman en Marbella en los primeros tres años de vida no son fallos de compresor — son fugas lentas de refrigerante en flares, juntas soldadas o tomas de servicio que nunca se probaron correctamente en la instalación. La prueba de presión OFN (nitrógeno libre de oxígeno) confirma que la línea está sellada antes de meter refrigerante; el vacío profundo (apuntamos a ≤500 micras, muy por debajo de la atmosférica, en manómetro Testo 550) evapora cualquier humedad residual de la tubería antes de liberar el refrigerante. La humedad en un sistema R32 destruye el aceite POE y el compresor con el tiempo. Saltarse cualquiera de los dos pasos es la mayor causa única de fallo prematuro de AC en la Costa del Sol.

¿Por qué el circuito eléctrico necesita un RCBO Tipo A en lugar de un Tipo AC normal?

El equipo accionado por inverter (cualquier compresor controlado por CC — y una unidad exterior Daikin por conductos lo es exactamente) puede producir componentes de corriente de defecto en CC en caso de un defecto interno. Un RCBO Tipo AC estándar solo es sensible a corriente de defecto en CA y es ciego a componentes CC — lo que significa que puede no disparar cuando debería. Los RCBO Tipo A detectan tanto corriente de defecto en CA como en CC pulsatoria, que es lo que REBT exige para cargas inverter. Este es el fallo de cumplimiento más común que vemos al inspeccionar instalaciones de AC por conductos de otros contratistas en Marbella, y uno de los pocos detalles eléctricos que realmente no se puede recortar.

¿Cuánto tarda normalmente la instalación de aire por conductos en Marbella?

Para una villa de 3–4 dormitorios en San Pedro, Nueva Andalucía o Marbella, un retrofit completo de aire por conductos zonificado con Airzone tarda típicamente cuatro a seis días laborables. Día 1 — desmontaje de conductos heredados, tubo redundante y cableado. Días 2–3 — colgar unidades interiores, tender nuevo conducto, tender línea frigorífica exterior por la pared, posicionar unidades exteriores. Día 4 — prueba de presión con nitrógeno OFN, vacío profundo a 500 micras, liberación de refrigerante, circuitos eléctricos dedicados a cada exterior en RCBO Tipo A. Día 5 — comisionado Airzone, cada compuerta probada individualmente, termostato maestro Blueface Zero emparejado con cada zona, comisionado completo del sistema, recorrido al propietario, certificado de instalación REBT entregado.

¿Puedo dejar los splits de pared existentes y solo añadir zonificación?

Sinceramente — no, y te lo diremos en la inspección gratuita. Los splits de pared y los sistemas por conductos son arquitecturas diferentes. No puedes atornillar la zonificación Airzone Flexa sobre un conjunto disperso de splits de pared independientes porque no hay nada que zonificar — cada split ya es su propia zona, y no están hablando entre ellos. Si los splits de pared existentes siguen en buen estado a veces podemos retener uno para una habitación de invitados y diseñar el nuevo sistema por conductos alrededor del resto. Pero la respuesta correcta en esta villa de San Pedro era un retrofit limpio por conductos — un sistema de zonificación, un set de termostatos, una app en el móvil del propietario, cada habitación controlable independientemente.

¿Cubren Marbella, San Pedro, Nueva Andalucía y el resto de la Costa del Sol?

Sí. Agua Therm cubre todo el corredor de la Costa del Sol para instalación de aire acondicionado por conductos incluyendo Marbella, San Pedro de Alcántara, Nueva Andalucía, Guadalmina, Puerto Banús, Benahavís, Estepona, Sotogrande, Manilva, Casares, Mijas, La Cala, Fuengirola, Benalmádena y Torremolinos. Somos instalador con experiencia en Airzone e instalador con experiencia en Daikin, con repuestos de ambos fabricantes disponibles localmente en la Costa del Sol en 24–48 horas. Certificación eléctrica y trabajo de cuadro general se proporcionan en colaboración con LIT Electricians SL.

Equipos instalados en este proyecto

Caso de Éxito 2026

Instalación de Aire Acondicionado por Conductos en Marbella — Airzone Flexa y Daikin R32, San Pedro de Alcántara

Q: ¿Cuánto cuesta la instalación de aire acondicionado por conductos en Marbella?

Para una villa típica de 3–4 dormitorios en Marbella, San Pedro de Alcántara, Nueva Andalucía o Guadalmina, un retrofit completo de aire por conductos zonificado con Airzone — suministro de unidades exteriores Daikin R32 inverter, unidades interiores Daikin por conductos ocultas, kit completo de zonificación Airzone Flexa, termostato maestro Blueface Zero más termostatos por zona, todo el trabajo de línea de cobre conforme a EN 12735, prueba de presión con nitrógeno OFN, vacío profundo según especificación del fabricante, puesta en marcha F-Gas, trabajo eléctrico conforme a REBT y certificación completa de instalación — se sitúa típicamente en el rango de 12.000 € – 22.000 €. Las mayores variables de coste son cuántas unidades interiores / zonas necesitas, si el plenum existente es suficientemente profundo o necesita rehacerse, y si el cuadro general admite los nuevos circuitos o necesita mejora. Todo presupuesto de Agua Therm es fijo tras una inspección gratuita en obra — sin sorpresas al final.

Q: ¿Qué es Airzone Flexa 25 Plus y por qué importa?

Airzone Flexa 25 Plus Rectangular (modelo AZC25PCB1MOTU en la caja entregada a esta obra) es la variante de compuertas rectangulares del sistema de zonificación buque insignia de Airzone — diseñada específicamente para unidades interiores por conductos ocultas que alimentan plenums galvanizados rectangulares en cada habitación. Cada zona tiene su propia compuerta motorizada, de modo que cualquier combinación de habitaciones puede pedir refrigeración (o calefacción) sin forzar al resto a funcionar. Emparejado con la pasarela Aidoo / Aidoo Pro de Airzone al inverter Daikin, el propio compresor de la unidad exterior modula para ajustarse a la demanda de zona abierta — no solo estrangular aire a través de compuertas cerradas. Eso es lo que hace que la zonificación Airzone real ahorre electricidad en lugar de simplemente ocultar la refrigeración desperdiciada.

Caso de Éxito: Retrofit Completo de Aire Acondicionado por Conductos en Villa de San Pedro — Unidades Exteriores Daikin R32 Inverter, Unidades Interiores por Conductos Ocultas Daikin y Zonificación Airzone Flexa 25 Plus con Termostatos Blueface Zero

San Pedro de Alcántara, Marbella

Mayo 2026

Airzone Flexa 25+

eu.bac · F-Gas · REBT

Prices shown are for this specific completed project. Every installation is different — your costs will depend on your property, access, and system requirements and are confirmed after a free site survey. Contact us for a free quote.

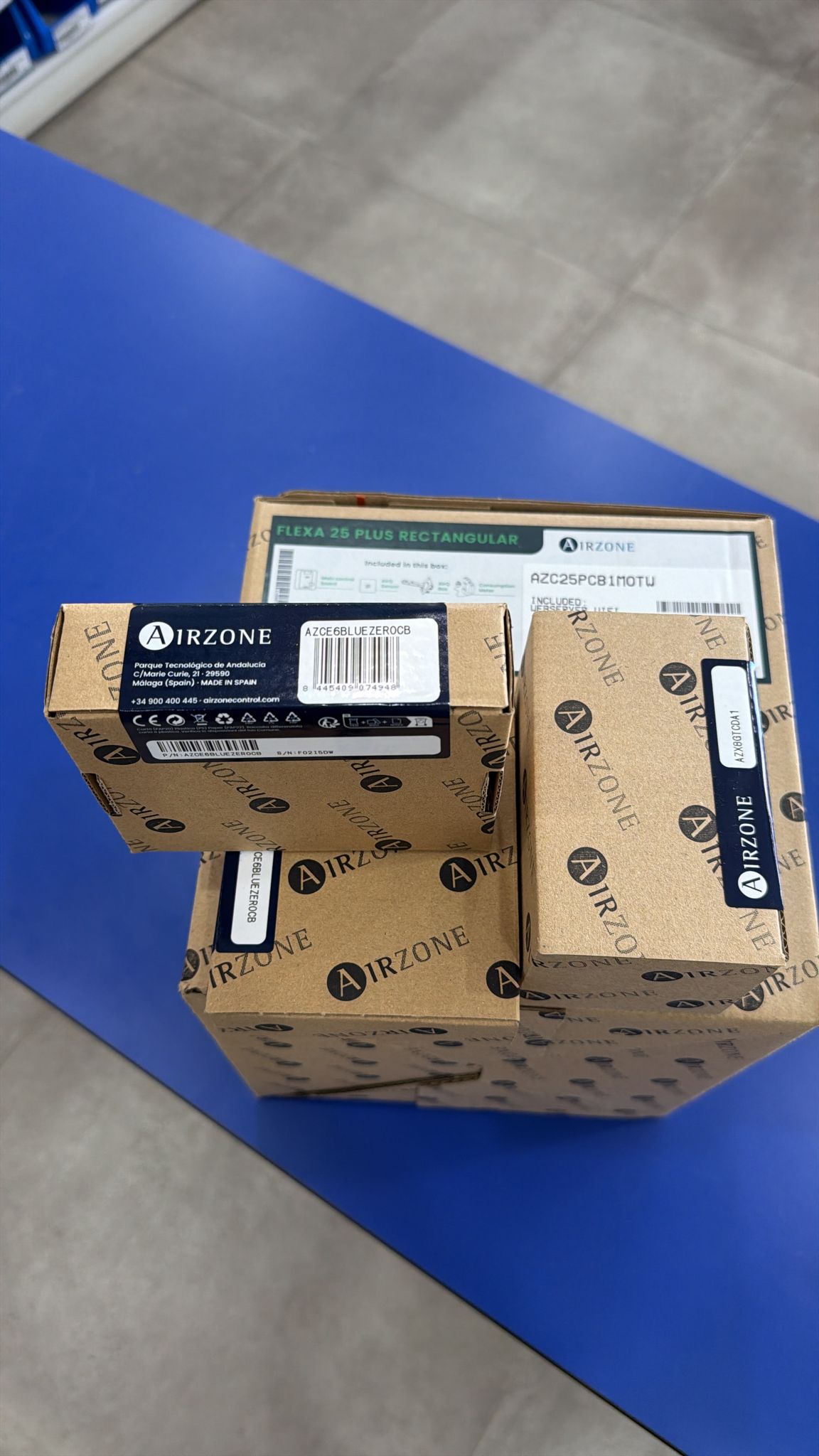

Cajas Airzone Flexa 25 Plus Rectangular (AZC25PCB1MOTU) y Blueface Zero (AZCE6BLUEZER0CB) entregadas — Made in Spain, Málaga

Airzone Flexa 25 Plus Rectangular + Blueface Zero — fabricados en Málaga

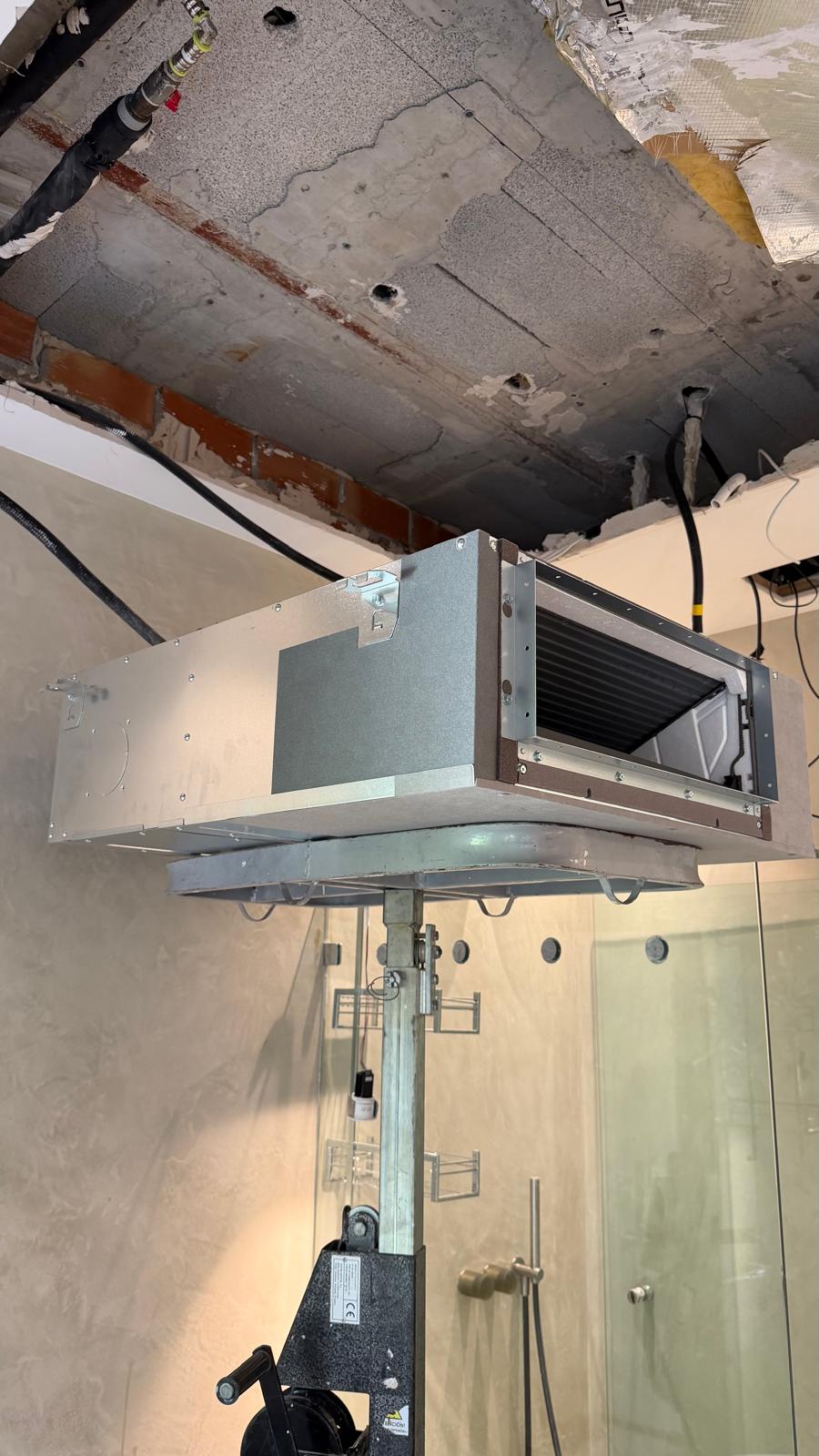

Unidad interior Daikin por conductos oculta colgada en plenum sobre varilla roscada — baño de villa San Pedro

Unidad interior Daikin por conductos colgada en plenum del baño

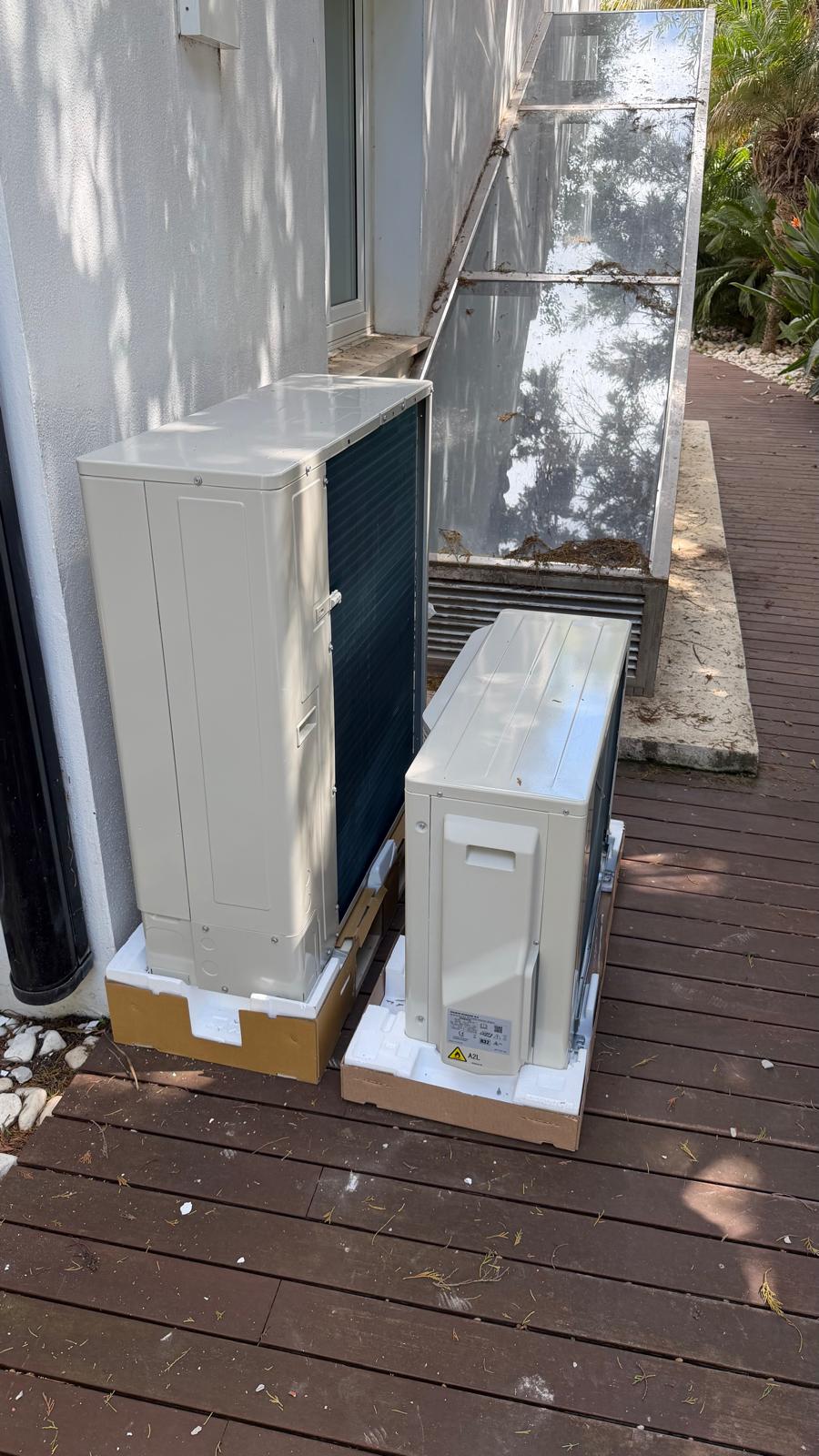

Dos unidades exteriores Daikin R32 inverter en terraza lateral con tarima de madera — etiqueta A2L visible

Dos unidades exteriores Daikin R32 inverter — alta y baja independientes

Resumen del Proyecto

San Pedro de Alcántara, Marbella

Villa Privada de Dos Plantas (Ocupada Durante la Obra)

Unidades Interiores por Conductos Ocultas Daikin + Unidades Exteriores Daikin R32 Inverter + Zonificación Airzone Flexa 25 Plus

Líneas Dedicadas REBT 230 V — RCBO Tipo A 30 mA

R32 — A2L (bajo PCA, PCA 675)

Mayo 2026

El Desafío: Una Villa Habitada en San Pedro que Necesitaba Confort Silencioso, Zonificado y por Conductos

Los propietarios de esta villa de dos plantas justo al interior de San Pedro de Alcántara — a pocos minutos de Guadalmina y Nueva Andalucía — querían eliminar un mosaico de antiguos splits de pared añadidos sala a sala con los años, y sustituirlo todo por un único sistema por conductos correctamente diseñado. Pedían tres cosas muy claramente:

Unidades interiores por conductos ocultas en el plenum del techo — sin splits de pared visibles arruinando los acabados interiores (cortinas, espejos y azulejería clásica de baño visibles en las fotos)
Control independiente sala por sala — el dormitorio principal debía poder estar a 22 °C mientras el baño de invitados está a 24 °C y la zona de estar a 23 °C, sin sobre-enfriar habitaciones desocupadas
La obra debía hacerse con la familia viviendo en la casa — mínimo polvo, sin cortes nocturnos de agua o luz, y los baños operativos cada tarde
El plenum del techo de los baños ya contenía un conducto antiguo redundante, tubo flexible redundante y decenas de cables heredados (visibles en las fotos de desmontaje) — todo eso había que retirarlo de forma segura antes de colgar el nuevo equipo
Dos unidades exteriores debían compartir una terraza lateral estrecha bordeada por un dosel de árboles y un cerramiento acristalado de piscina — distancias de descarga, acceso para servicio e impacto estético estaban todos restringidos
El recorrido frigorífico debía subir dos plantas externamente por una pared blanca enfoscada y grapar limpiamente bajo las tejas árabes, sin desorden visible desde el jardín o la zona de piscina

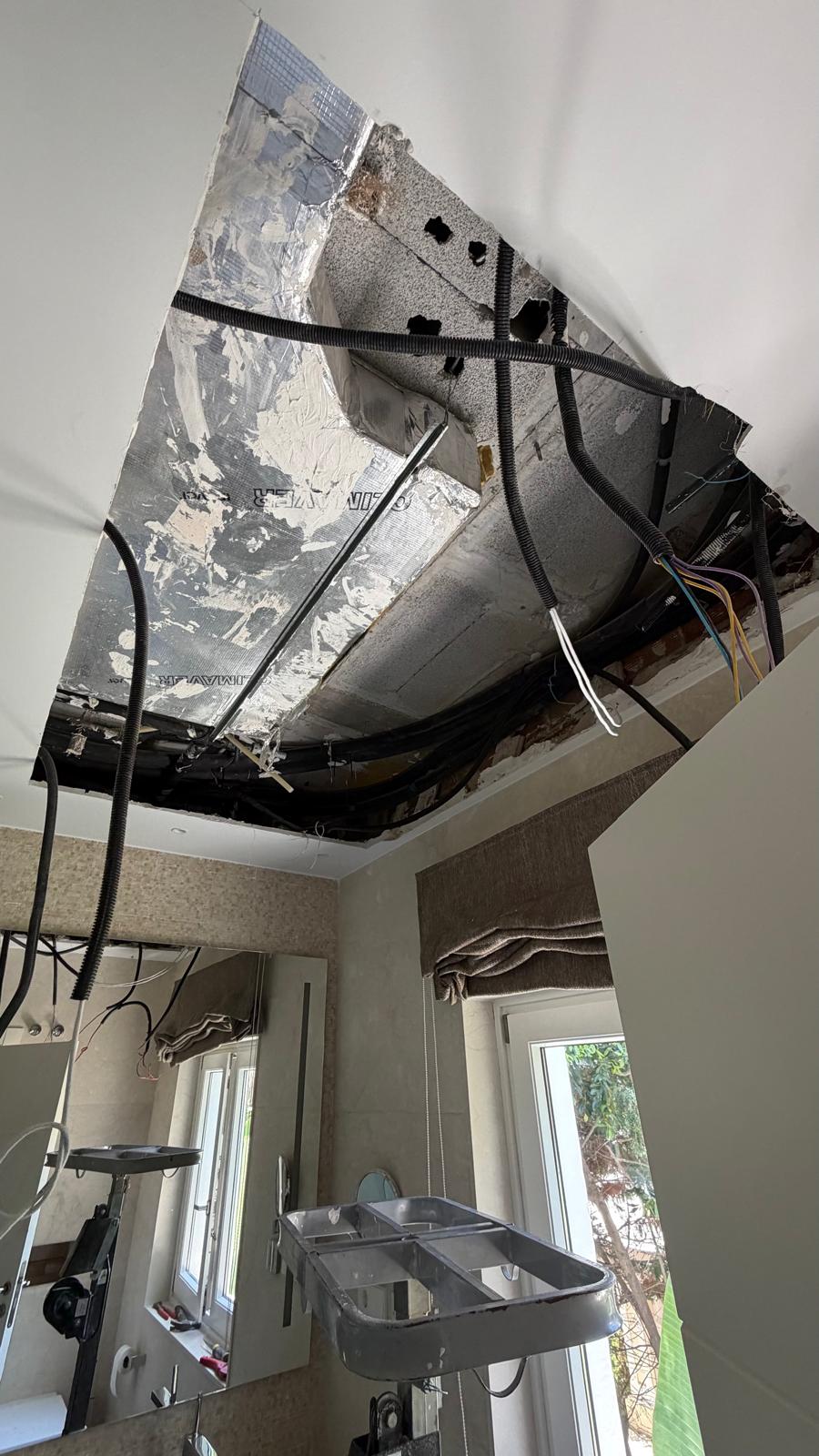

Plenum de techo del baño abierto: conducto antiguo revestido de fibra de vidrio, tubo flexible y cableado heredado visibles

Antes: conducto antiguo revestido de fibra de vidrio + cableado heredado

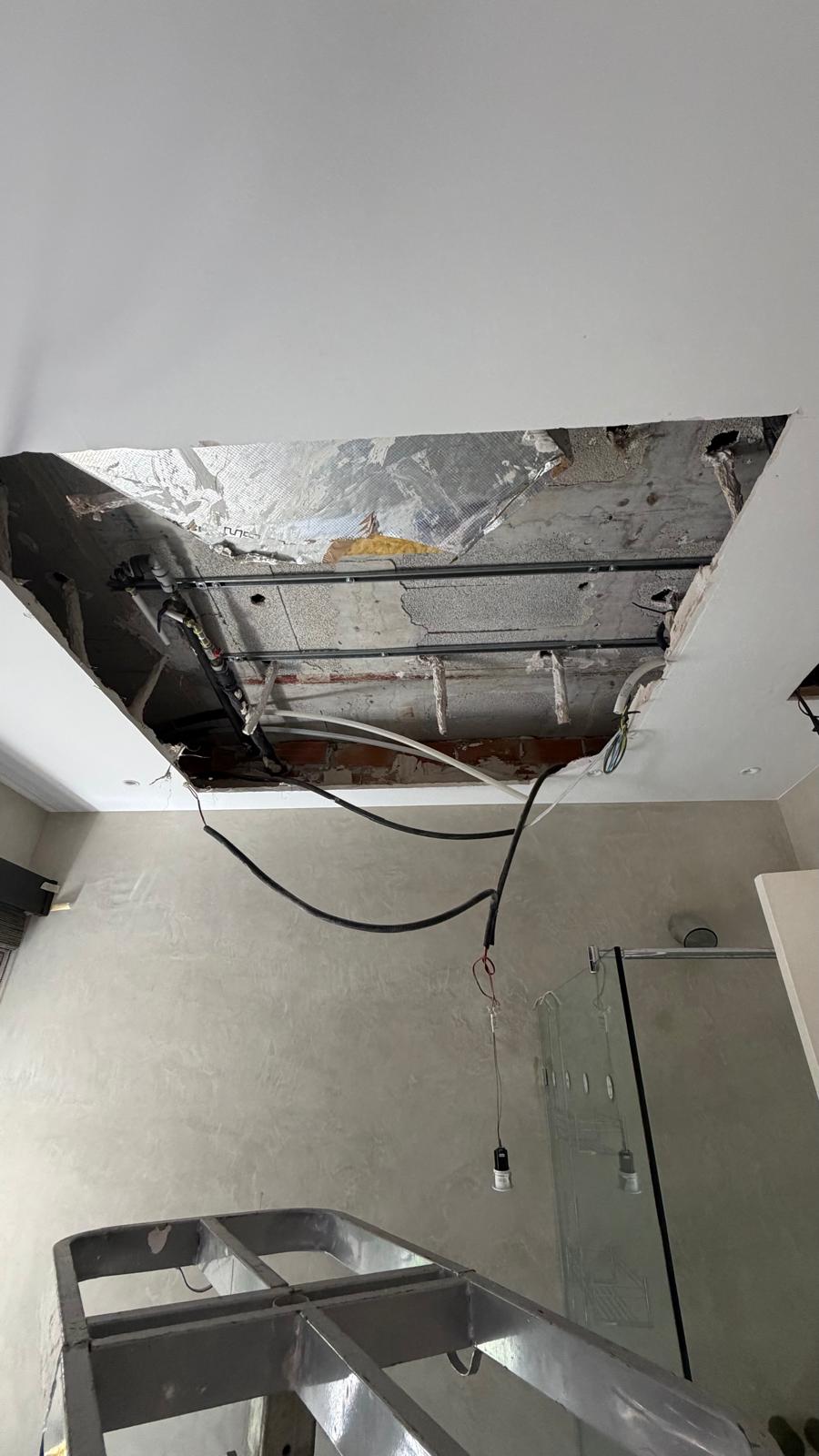

Segundo baño con plenum abierto sobre la zona de ducha — forjado de hormigón y conductos heredados expuestos

Segundo baño: forjado de hormigón y servicios heredados expuestos

Por Qué Airzone Flexa 25 Plus Fue el Sistema de Zonificación Adecuado para Esta Villa

Airzone es la marca europea de referencia para zonificación HVAC — diseñada, ingenierizada y fabricada en Málaga (Parque Tecnológico de Andalucía, C/Marie Curie 21, 29590, Málaga, como está impreso en las cajas entregadas a esta obra). Especificar Airzone en una villa de Marbella no es solo una elección técnica — es una elección de cadena de suministro local, con repuestos y soporte técnico disponibles en horas en lugar de días. Cada afirmación está respaldada por la ficha técnica publicada del fabricante, lo que está impreso en el embalaje entregado visible en las fotos, o una fuente reguladora independiente:

Airzone Flexa 25 Plus Rectangular — Diseñada para Aire Daikin por Conductos Oculto

El sistema especificado aquí es el Airzone Flexa 25 Plus Rectangular (código Airzone AZC25PCB1MOTU, claramente visible en la etiqueta de la caja en la foto de entrega). Es la variante de compuertas rectangulares del sistema Flexa — la arquitectura adecuada para unidades interiores por conductos ocultas que alimentan plenums galvanizados rectangulares en cada habitación. Cada compuerta motorizada abre o cierra de forma independiente, de modo que cualquier combinación de habitaciones puede pedir refrigeración sin que las demás se vean forzadas a funcionar

Termostato Maestro Airzone Blueface Zero (AZCE6BLUEZER0CB)

Toda instalación Airzone necesita un controlador maestro. Especificamos el Airzone Blueface Zero (código Airzone AZCE6BLUEZER0CB, visible en la caja más pequeña en la foto de entrega) como termostato maestro de la vivienda. Pantalla táctil capacitiva en color, sensor de temperatura y humedad de la sala, programación, modos eco/confort y visibilidad completa del setpoint y la demanda actual de cada zona desde una sola placa de pared. El Blueface Zero es el punto de entrada para el propietario — el resto de habitaciones pueden funcionar con termostatos de zona cableados o inalámbricos más económicos si el presupuesto importa

Diseñada y Fabricada en Málaga — Soporte Técnico y Repuestos Locales

Airzone tiene su sede en el Parque Tecnológico de Andalucía en Málaga (visible en la caja: 'C/Marie Curie, 21 - 29590, Málaga (Spain) — MADE IN SPAIN'). Eso significa cadena de suministro corta, documentación en español, soporte técnico en español y placas de repuesto disponibles al día siguiente en lugar de la semana siguiente. Para un propietario que llama a Agua Therm en agosto en plena temporada de refrigeración, esa cadena de suministro local es la diferencia entre reparado-mañana y esperando-tres-semanas

Compatibilidad Universal — Pasarelas Aidoo / Aidoo Pro a Daikin Inverter

Airzone Flexa habla con casi todas las plataformas inverter de los fabricantes de HVAC mediante la gama de pasarelas Aidoo y Aidoo Pro. En esta villa está emparejada con unidades interiores por conductos ocultas Daikin — el emparejamiento Aidoo / Flexa modula la frecuencia del compresor Daikin para ajustarse a la demanda de zona abierta, en lugar de simplemente estrangular aire a través de compuertas cerradas. Eso mantiene al Daikin funcionando en su punto óptimo de eficiencia

Precisión de Control Certificada por eu.bac

La gama Flexa de Airzone lleva certificación eu.bac (European Building Automation and Controls Association) — verificación independiente de tercero de la precisión de control. Los controladores de zona ensayados eu.bac entregan precisión de setpoint del orden de ±0,4 °C en lugar de los ±1,5–2 °C típicos de termostatos de consumo no certificados. El propietario de la villa realmente nota cómo la habitación mantiene su temperatura en lugar de oscilar

Control Real Sala por Sala — No Solo Estrangulamiento de Compuertas

Muchos sistemas de zonificación retrofit baratos no son más que compuertas motorizadas glorificadas — bloquean el flujo de aire hacia una habitación cerrada pero la unidad AC sigue funcionando a tope, descargando aire frío en las habitaciones que no lo han pedido (o peor, congelando la batería interior). El emparejamiento Flexa + Aidoo de Airzone modula el propio compresor Daikin, de modo que cuando solo una zona está pidiendo, la unidad exterior baja a su consumo. Eso es lo que hace que la zonificación realmente ahorre electricidad en lugar de simplemente ocultar la refrigeración desperdiciada

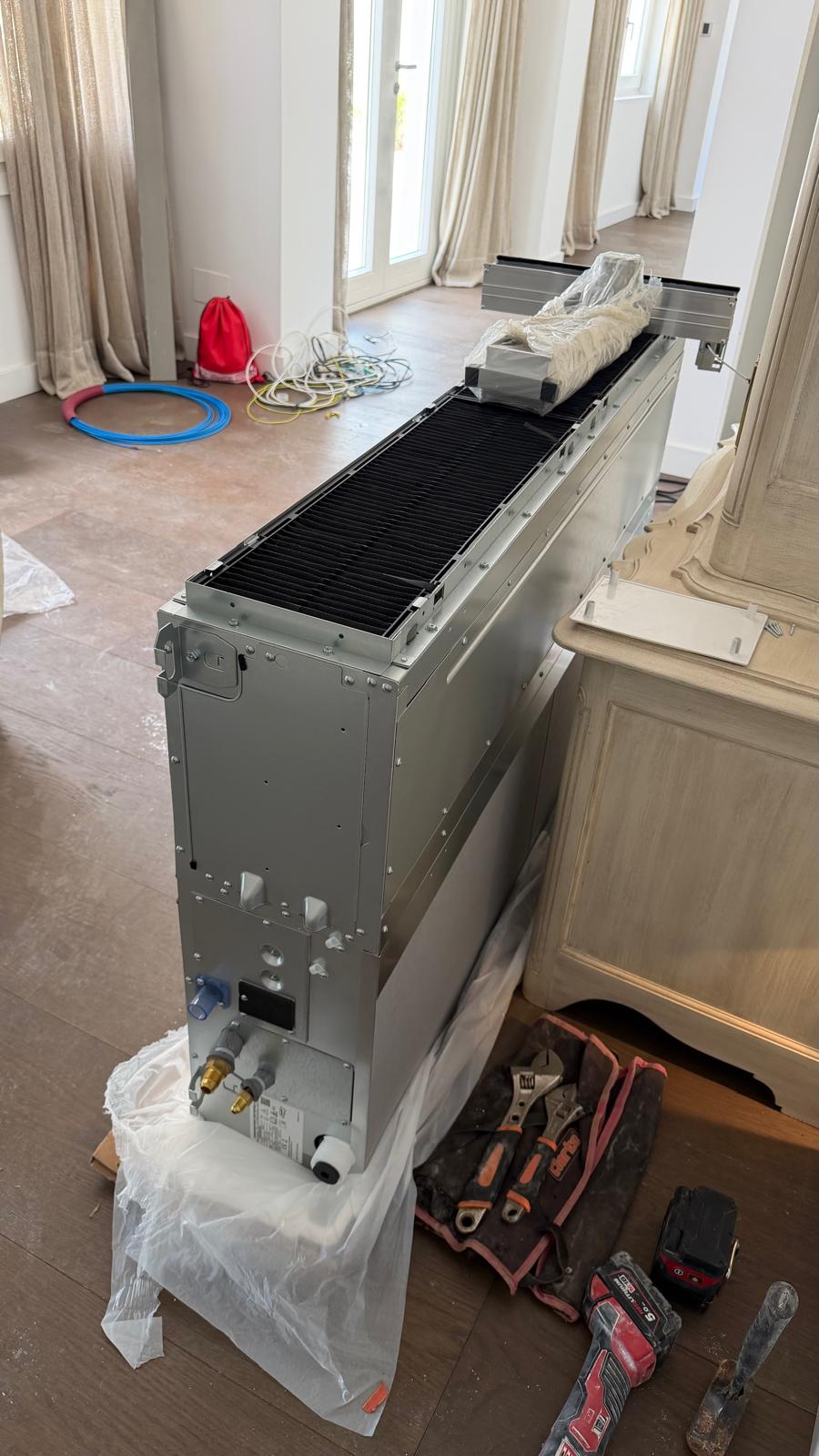

Unidad interior Daikin grande por conductos en el suelo antes de colgar — batería visible

Unidad interior Daikin grande — batería visible antes de colgar

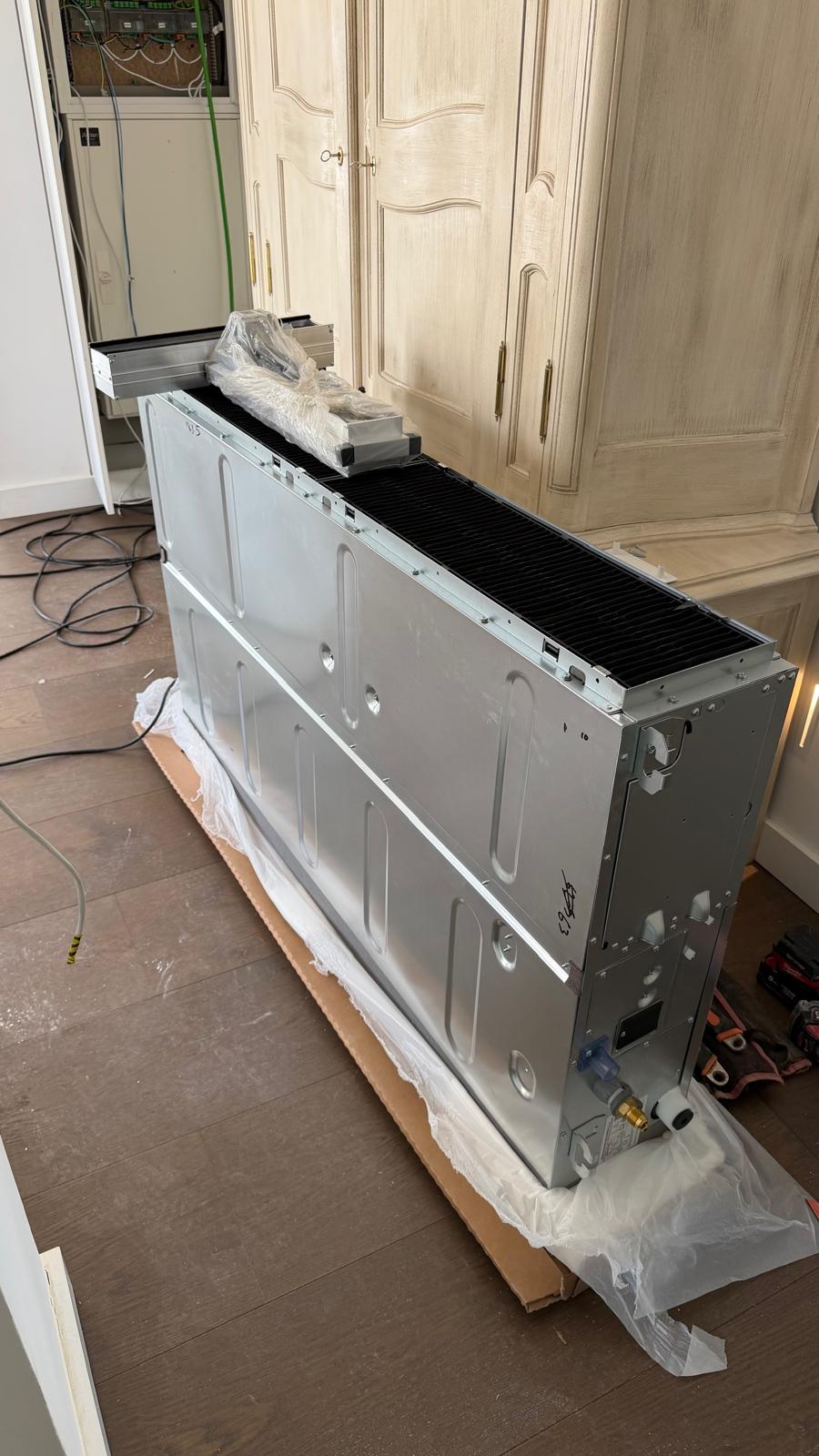

Vista lateral de la unidad interior Daikin grande mostrando profundidad de batería y chasis

Profundidad de batería y chasis — referencia de tamaño

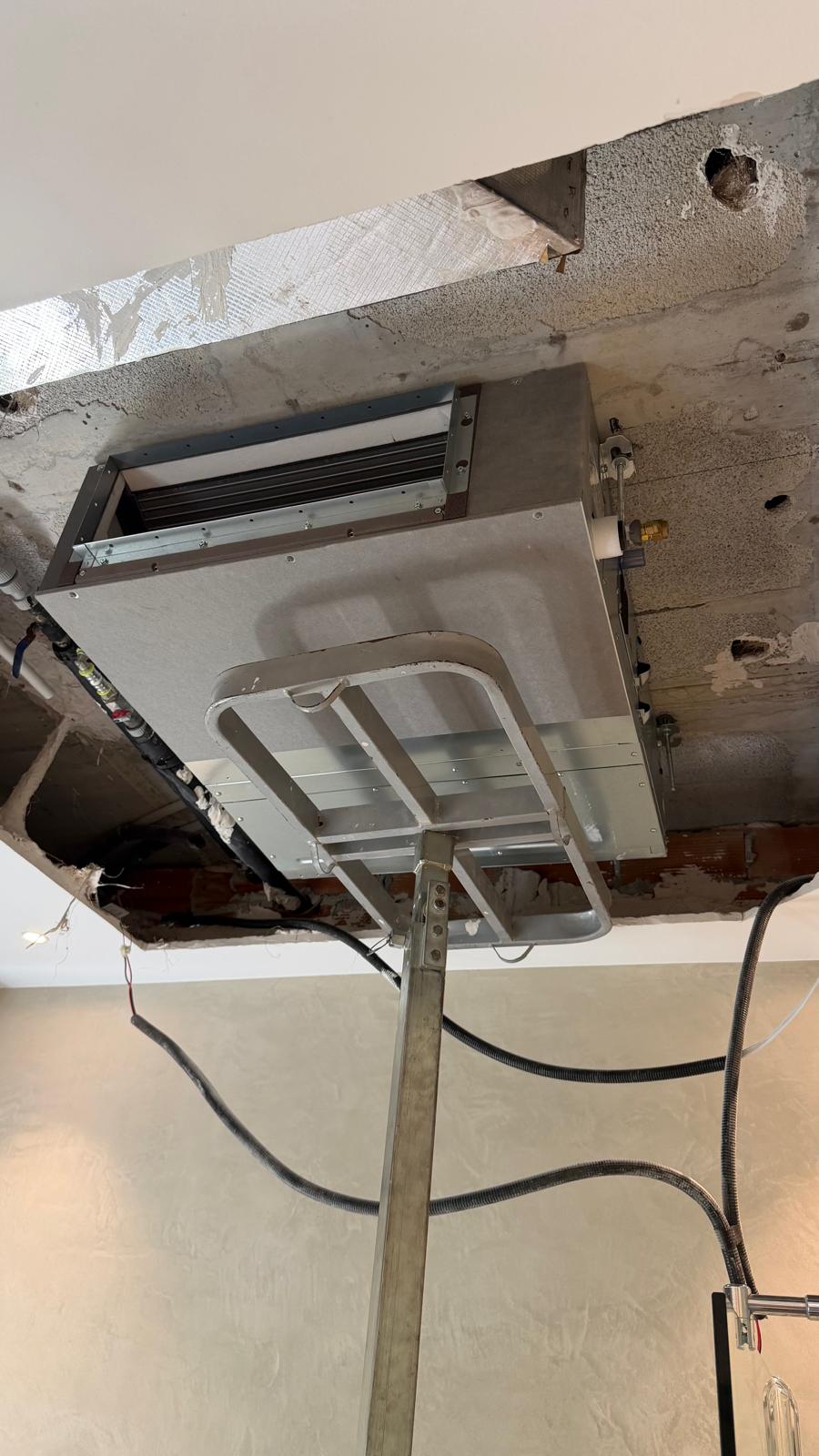

Vista inferior de la unidad interior Daikin instalada en plenum — bandeja de condensados nivelada

Vista inferior tras colgar — bandeja de condensados inclinada para drenar

Por Qué Daikin Inverter por Conductos Fue la Elección Adecuada para el Front-End Airzone

El sistema de zonificación Airzone Flexa es agnóstico de marca sobre el papel, pero en la práctica se empareja mejor con fabricantes cuyas plataformas inverter exponen una integración real a nivel de protocolo. Daikin es una de las más fuertes — y en una villa de Marbella que va a funcionar a tope de mayo a octubre, quieres que el inverter sea una marca conocida, mantenible y con repuestos locales. Específico para esta instalación:

Unidades interiores Daikin por conductos ocultas dimensionadas para los baños / zonas húmedas y las zonas principales de estar — instaladas dentro del plenum del techo en colgadores de varilla roscada con aisladores de vibración (visibles en las fotos de instalación en plenum), de modo que lo único visible en la sala terminada es la rejilla de impulsión y la rejilla de retorno
Unidades exteriores Daikin R32 inverter (una más grande, una más pequeña — ambas visibles en la terraza lateral) — el R32 es el refrigerante estándar europeo actual, con un Potencial de Calentamiento Atmosférico de 675 frente a 2.088 del antiguo R410A al que sustituye (una reducción del 68 %)
La placa de control interna de la Daikin exterior más grande (con tapa retirada y la placa de identificación 'DAIKIN EUROPE N.V., Oostende, Belgium' visible) es la PCB original del fabricante — no una placa de terceros. Eso importa para la garantía
El compresor inverter de Daikin modula continuamente en lugar de ciclar — emparejado con Airzone Flexa, se sienta a baja capacidad la mayor parte del día en lugar de arrancar y parar de golpe como hacen las unidades de velocidad fija
Todas las líneas frigoríficas de cobre usadas en esta instalación llevan la marca EN 12735 (visible en la camisa de aislamiento blanco en la foto de la prueba de vacío) — esa es la norma europea para tubo de cobre sin soldadura para refrigeración, y es lo que Daikin exige para la garantía

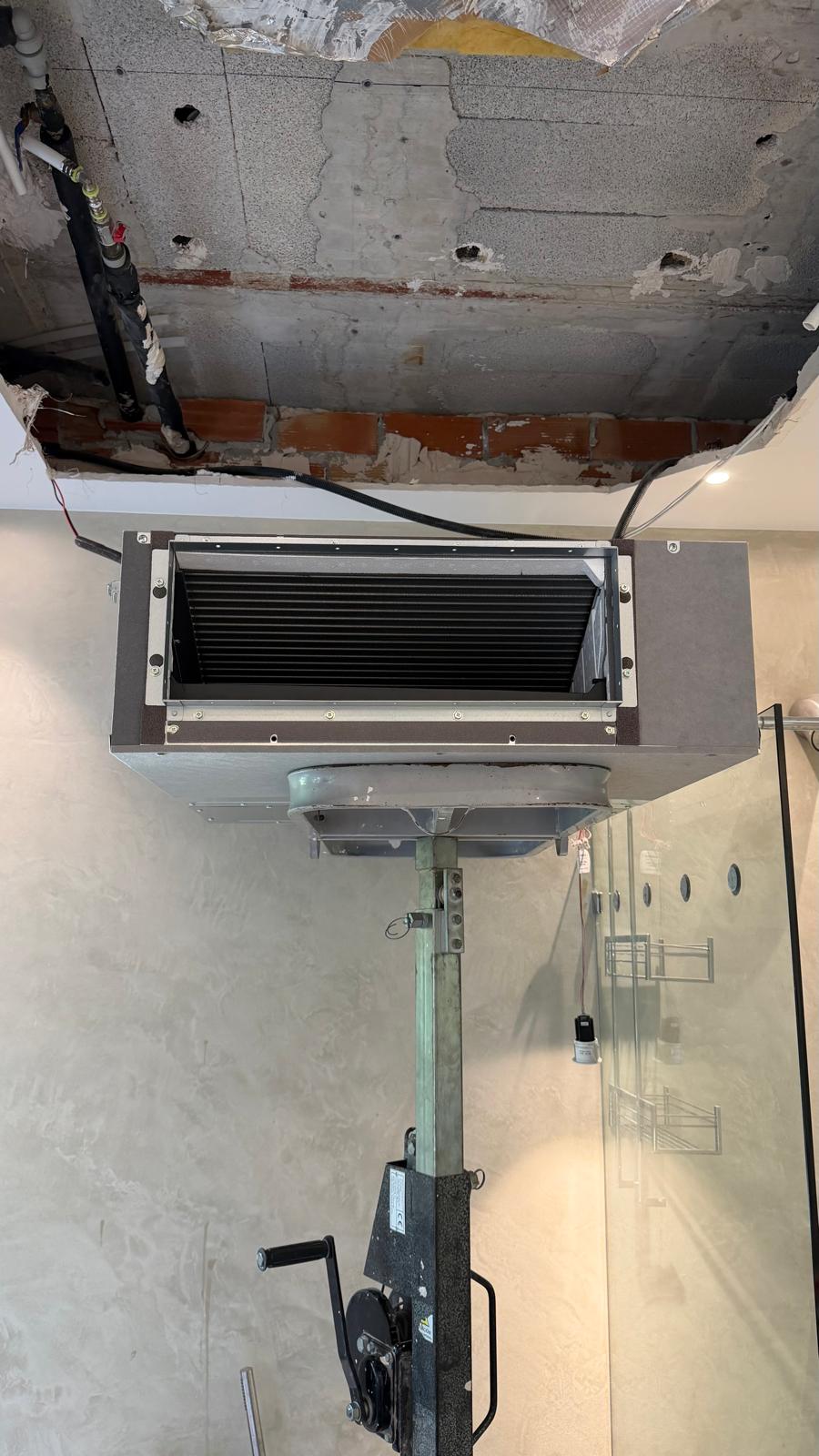

Unidad interior Daikin por conductos finalmente colgada en plenum del baño — vista frontal

Interior por conductos en posición — listo para conexión de plenum

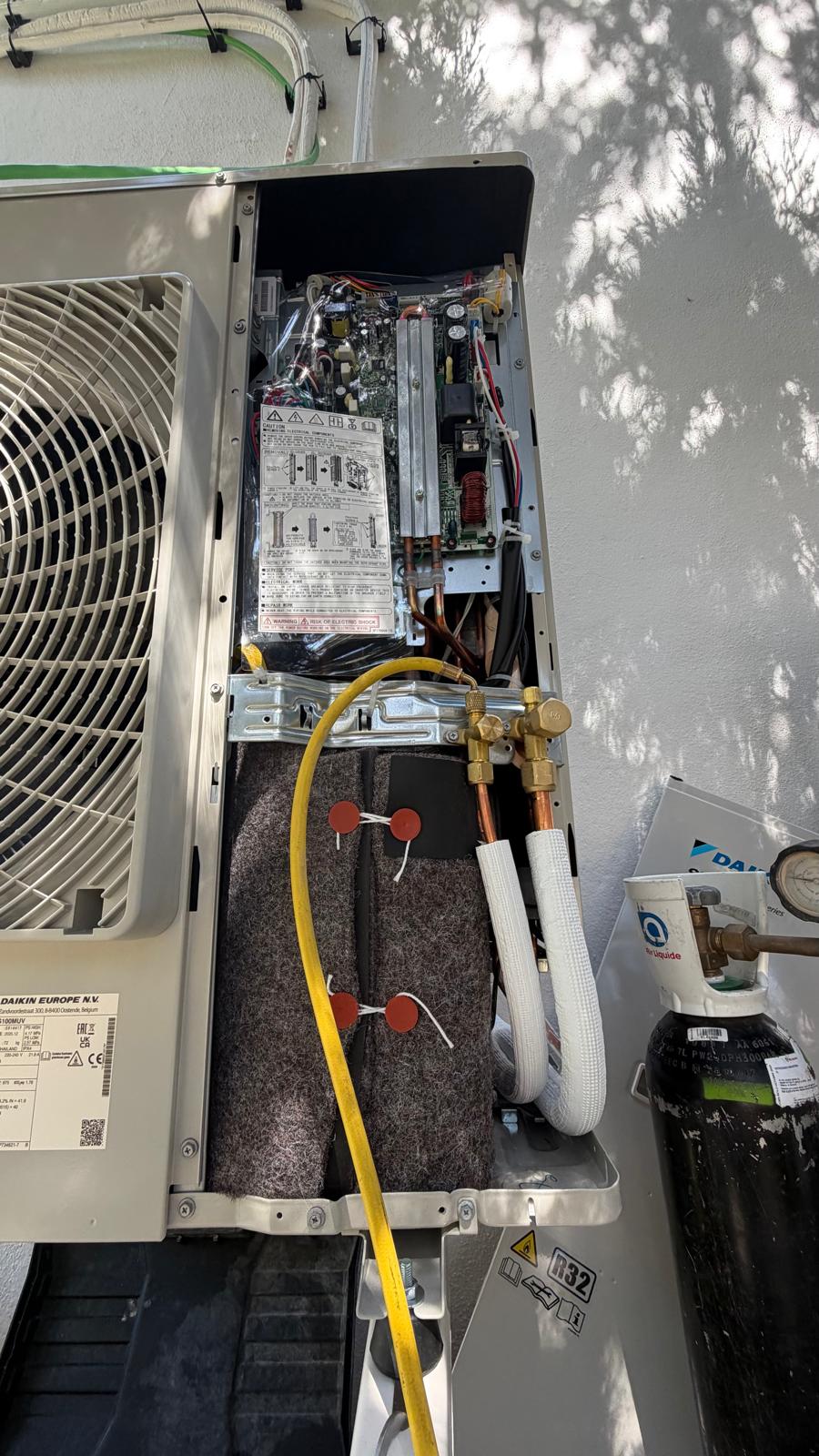

Unidad exterior Daikin con tapa retirada mostrando placa de control original del fabricante junto a botella de refrigerante R32

PCB original Daikin Europe N.V. — botella R32 visible (clase A2L)

Fase de Desmontaje: Retirar los Conductos Heredados sin Destrozar los Baños

Los dos baños de esta villa ya tenían plenum de techo — pero estaban llenos de conducto antiguo sobredimensionado revestido de fibra de vidrio, tubo flexible redundante y una maraña de cables en desuso (visibles en las fotos de desmontaje). Antes de que pudiera colgarse cualquier equipo nuevo, todo eso tenía que salir. Esta fue la parte más disruptiva de la obra para la familia, así que se hizo concentrada en un día por baño:

Baños aislados con láminas de protección antipolvo temporales; secciones de techo cortadas a lo largo de líneas estructurales en lugar de bordes rasgados, para que el repaso del yesero quedara recto
Conducto rectangular antiguo revestido de fibra de vidrio (visible en las fotos de desmontaje colgando del plenum) retirado en secciones — los conductos revestidos de fibra de vidrio sueltan partículas a lo largo de su vida útil y ya no se recomiendan para uso residencial por motivos de calidad del aire interior
Tubo flexible redundante y cableado en desuso extraídos y, o bien reterminados de forma segura en el cuadro general, o eliminados por completo tras aislamiento y prueba — nada vivo y abandonado dejado en el plenum (uno de los hallazgos peligrosos más comunes que vemos en villas antiguas de la Costa del Sol)
Forjado de hormigón comprobado para localizar el armado estructural antes de cualquier fijación por percusión nueva — con detector de armadura, no a tacto — para que los nuevos colgadores de varilla roscada no dañen la armadura del forjado
Sanitarios (lavabos, mamparas de ducha de vidrio, toalleros todos visibles en las fotos) cubiertos y protegidos; suelo de azulejo protegido con tablero durante la duración de la obra
Todos los escombros embolsados y retirados al final del día — baños usables cada tarde

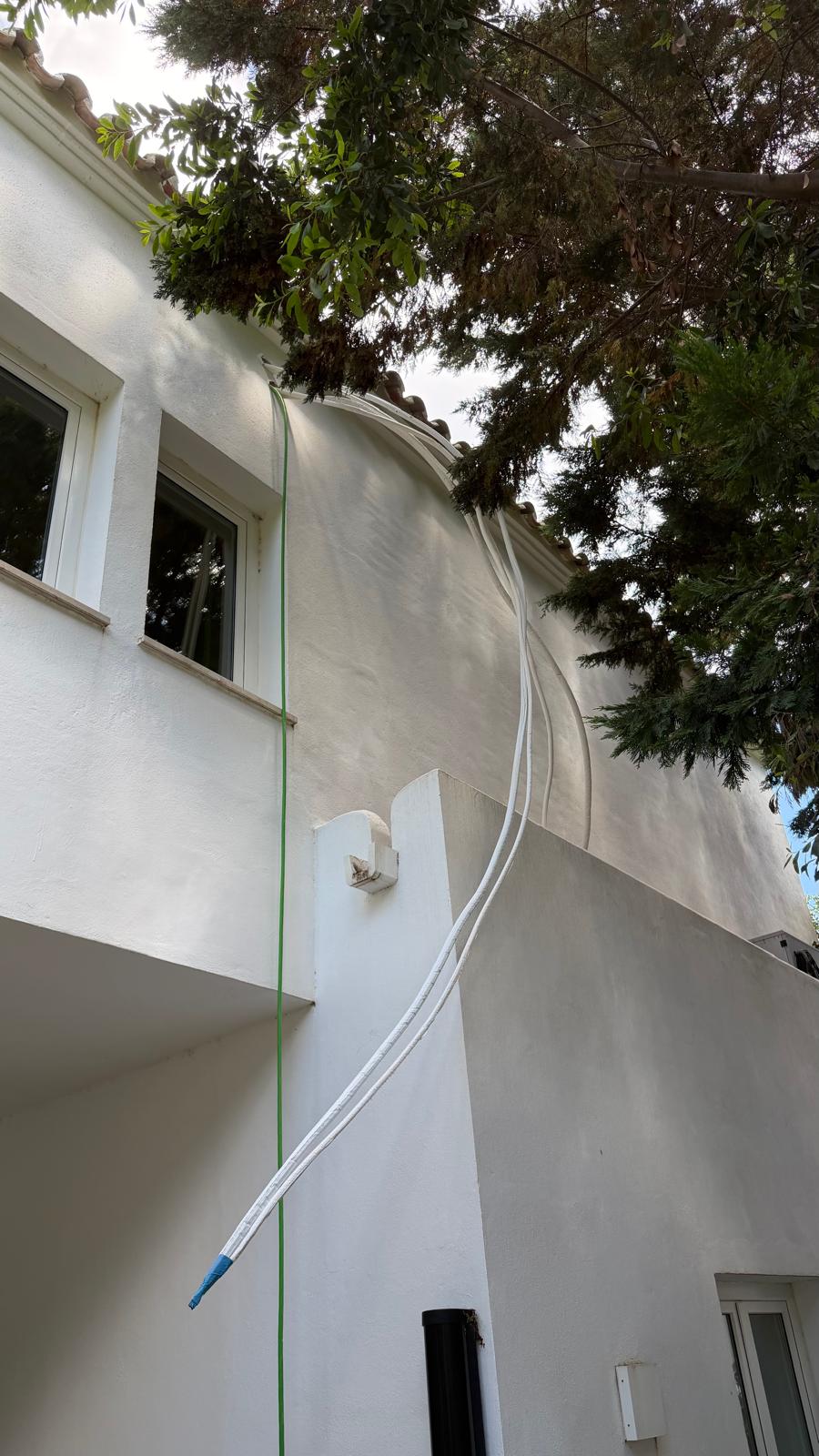

Línea frigorífica aislada subiendo dos plantas por pared blanca enfoscada hasta bajo las tejas árabes

Línea frigorífica subiendo a planta alta — recorrido limpio

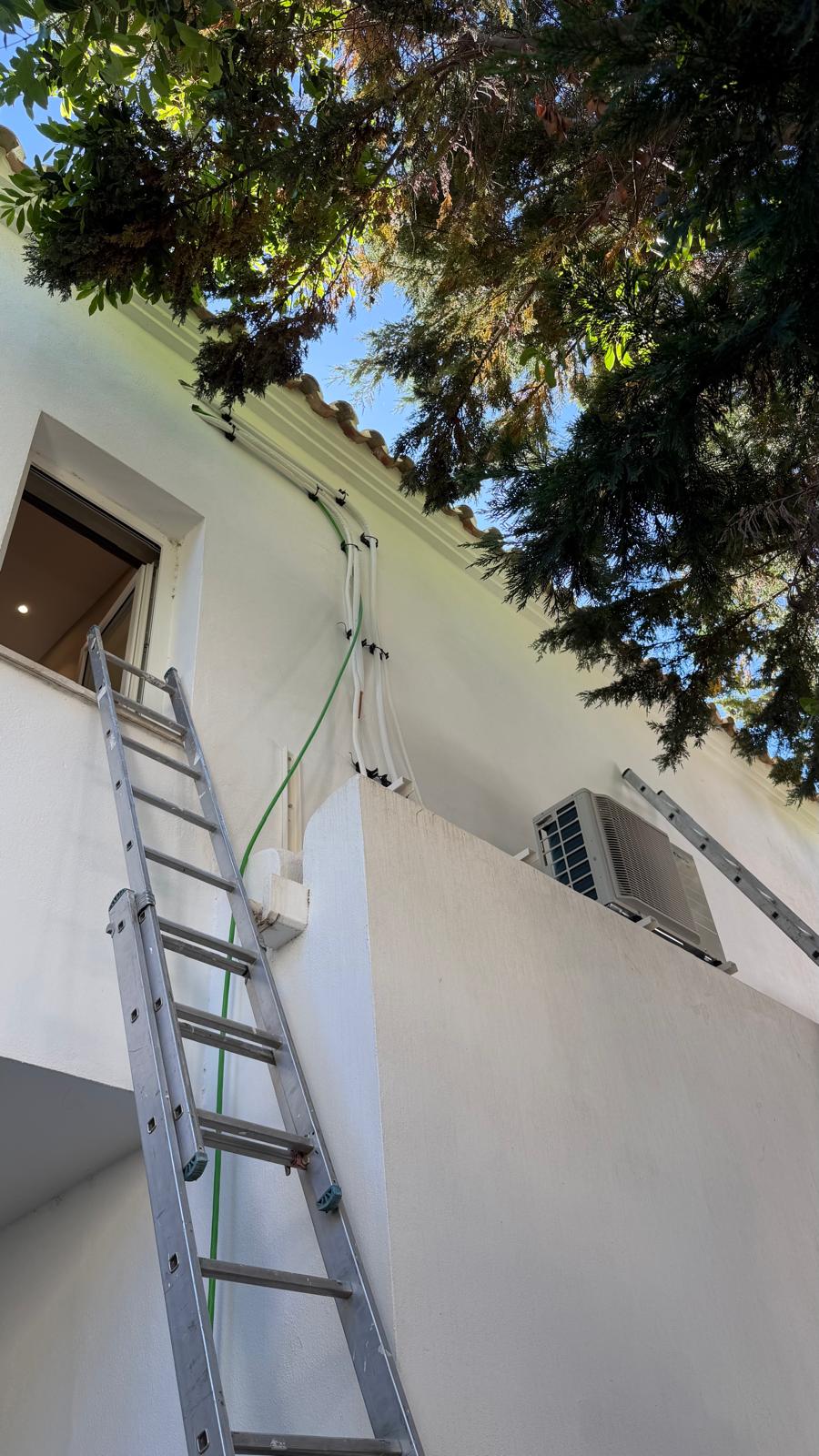

Unidad exterior Daikin en planta alta con escalera de aluminio y línea frigorífica grapada bajo el alero

Posición exterior planta alta — recorrido grapado bajo alero

Trabajo Eléctrico — Conforme a REBT, Adaptado a Inverter

El aire por conductos no es solo un trabajo de refrigeración — es un trabajo eléctrico serio, con múltiples cargas inverter, bombas de condensados y el bus de control de baja tensión de Airzone compartiendo el cableado de la villa. Nuestros electricistas cualificados según REBT, con certificación formal proporcionada por nuestro socio preferido en la Costa del Sol LIT Electricians SL, completaron:

Línea dedicada de 230 V por cada unidad exterior, dimensionada para los amperios a plena carga impresos en la placa Daikin más el margen de arranque exigido por REBT para cargas inverter — sin compartir circuitos con tomas, alumbrado o electrodomésticos
RCBO Tipo A de 30 mA en todo circuito inverter — el Tipo A es exigido por REBT para equipos accionados por inverter porque el Tipo AC no detecta los componentes de corriente de defecto en CC que un inverter puede producir. Este es el fallo de cumplimiento más común que encontramos al auditar instalaciones de AC de otros contratistas en Marbella
Bus de control de baja tensión Airzone (el cableado propietario de comunicación Airzone entre el módulo central, las compuertas de zona y el termostato Blueface Zero) tendido por separado del 230 V de red en su propio tubo — mantiene la EMI fuera del bus y mantiene la instalación REBT-ordenada
Enlace equipotencial extendido a los chasis metálicos de ambas unidades exteriores y a las carcasas de las unidades interiores — continuidad verificada y registrada
Pruebas de resistencia de aislamiento e impedancia de bucle de tierra realizadas y registradas; seccionadores con grado IP a la vista de cada unidad exterior para servicio seguro y parada de emergencia; certificado de instalación REBT emitido
Trabajando en estrecha coordinación con LIT Electricians SL para la certificación eléctrica formal — entregada al propietario junto con el libro F-Gas y la hoja de comisionado del sistema

En una instalación Airzone multi-zona, acertar con los RCBO Tipo A es innegociable. Un Tipo AC estándar pasará la primera revisión visual de un instalador pero no disparará en el defecto con componente CC que un compresor inverter puede generar durante un fallo parcial de bobinado — ese es el modo de fallo exacto en el que un Tipo AC mata gente. Tipo A en toda la instalación, siempre.

Prueba de Presión y Vacío — El Detalle que Separa una Instalación Correcta de una Fuga Futura

Dos tercios de los fallos de AC a los que nos llaman en Marbella en los primeros tres años de vida no son fallos de compresor — son fugas lentas de refrigerante en flares, juntas soldadas o tomas de servicio que nunca se probaron correctamente en la instalación. Nuestra secuencia estándar de pre-comisionado en toda instalación Daikin R32 — incluida esta villa de San Pedro — es:

Presurización con OFN (nitrógeno libre de oxígeno) de toda la línea a la presión de prueba del fabricante, mantenida 30 minutos como mínimo en manómetro digital calibrado — no se acepta caída de presión (visible en la foto con la botella negra de nitrógeno y el manómetro Testo 550)
Si la prueba OFN pasa, evacuación hasta el objetivo de vacío profundo (típicamente ≤500 micras / 0,67 mbar absolutos) — esto evapora cualquier humedad residual dentro de la tubería, que es lo que destruye los compresores con aceite POE a lo largo del tiempo
Prueba de vacío estático — cerrar la válvula de la bomba de vacío, alejarse 10–15 minutos y vigilar cualquier subida en la presión absoluta. Una subida significa humedad residual o una microfuga que la prueba de presión no detectó. No se acepta subida
Liberación de refrigerante certificada F-Gas desde la unidad exterior precargada en fábrica, carga de complemento pesada en balanza donde el largo de línea lo requería, registrada en el certificado F-Gas que se entrega al propietario
Comprobación final de presión operativa en el Testo 550 con el sistema en marcha — registrada en la hoja de comisionado

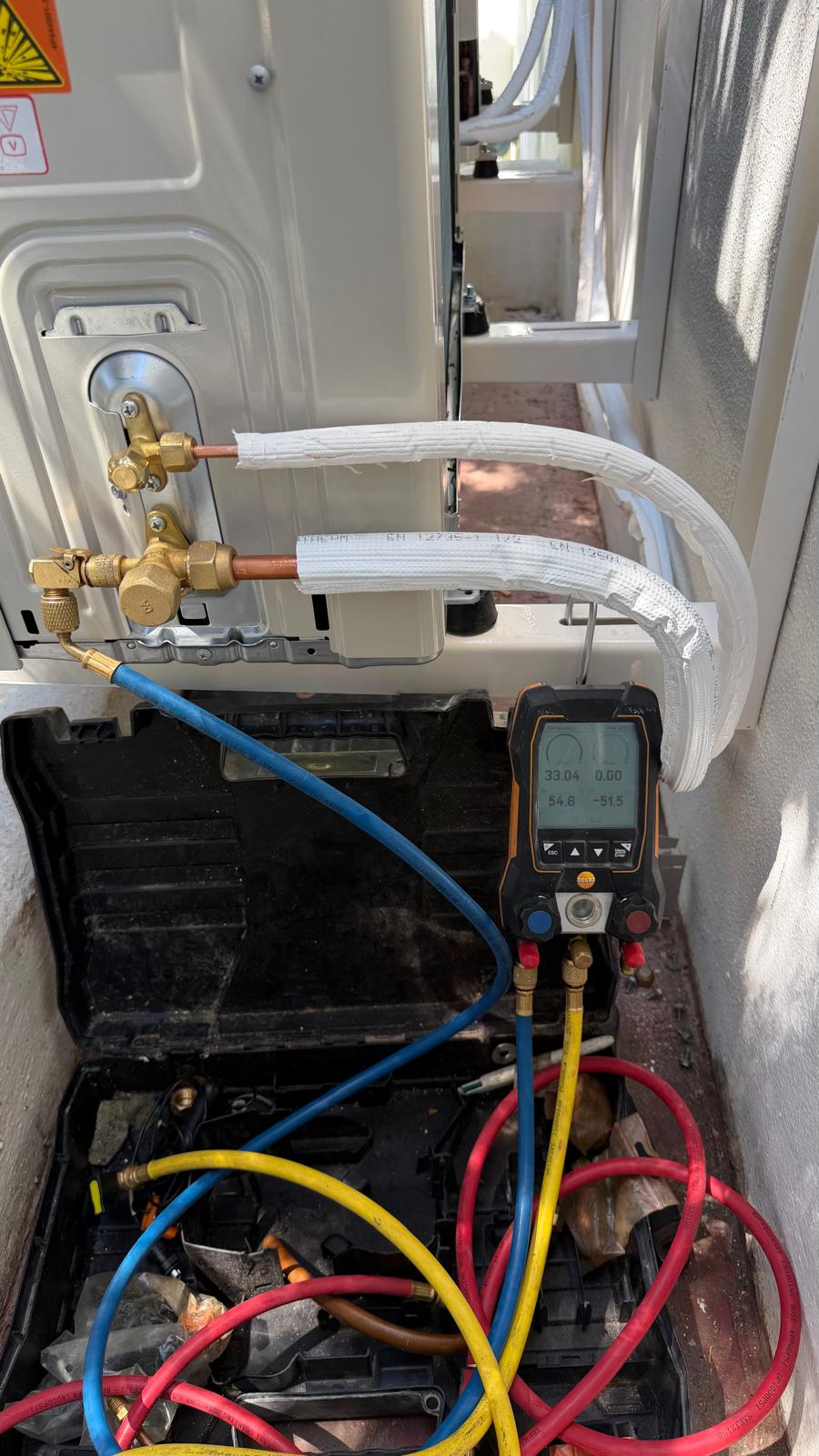

Manómetro digital Testo durante prueba de vacío — flares cobre con válvulas y línea aislada EN 12735

Vacío profundo en flares — válvulas cobre y aislamiento EN 12735

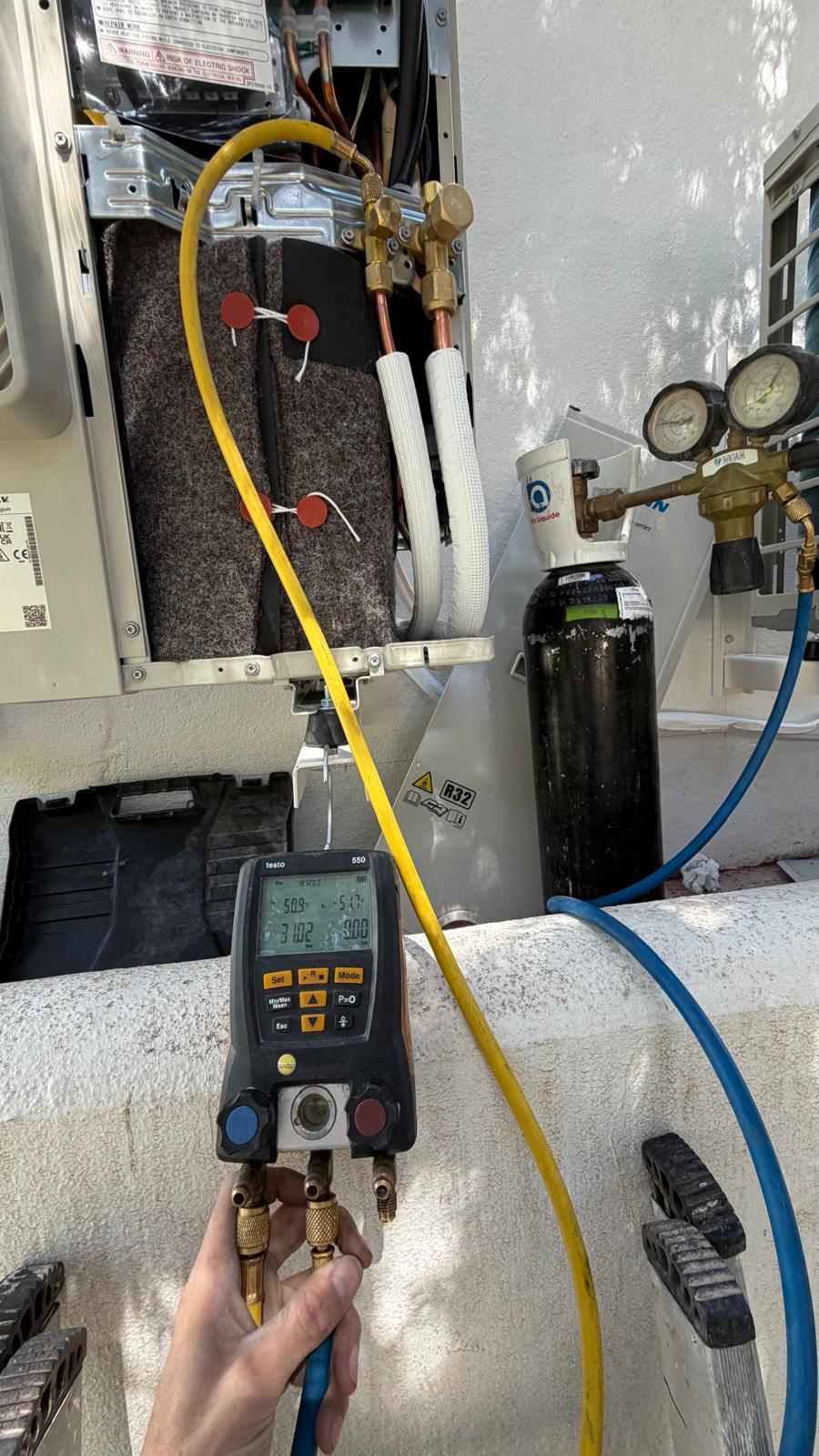

Manómetro digital Testo 550 en modo R32 con botella negra de nitrógeno OFN y regulador para prueba de presión

Testo 550 modo R32 + nitrógeno OFN — prueba de presión calibrada

Por Qué Especificar Airzone en una Villa de Marbella Realmente Importa — Más Allá del Confort

La mayoría de las villas en San Pedro, Nueva Andalucía, Guadalmina y Marbella centro dependen del AC entre cinco y siete meses al año — y el AC es típicamente la mayor carga eléctrica individual en una casa de la Costa del Sol. El argumento para gastar lo extra en un sistema por conductos zonificado Airzone adecuado en lugar de un retrofit básico de zona única es sencillo:

Los dormitorios solo están ocupados aproximadamente un tercio del día. Con zonificación básica se enfrían durante la noche haya alguien en ellos o no. Con la programación Airzone Flexa + Blueface Zero, la zona simplemente está dormida durante el día y se despierta una hora antes de acostarse — ahorro eléctrico medible
Los dormitorios de invitados en una villa típica de Marbella pueden usarse seis a diez semanas al año. Con Airzone, la compuerta de zona permanece cerrada y el inverter nunca intenta meter aire frío en una sala donde no hay nadie. Con un sistema sin zonificación, cada rejilla de impulsión está sangrando refrigeración 24/7
El despacho se enfría mientras la familia está de vacaciones y el resto de la casa puede estar templada. Ese es el tipo de control granular que solo se obtiene con un Flexa correctamente diseñado — y es invisible en la pared (un Blueface Zero maestro, más pequeños termostatos de habitación Airzone por zona)
La precisión de control certificada eu.bac de Airzone significa que las habitaciones realmente mantienen el setpoint en lugar de oscilar 2 °C — los propietarios dejan de toquetear el termostato, lo que por sí solo reduce notablemente el consumo eléctrico
Emparejar Airzone Flexa con un inverter Daikin (en lugar de simplemente estrangular con compuertas una unidad de velocidad fija) significa que el propio compresor baja cuando solo una zona está pidiendo — ahí es donde está el ahorro real en la factura eléctrica de verano

Hechos de Eficiencia Verificados — Respaldados por Fuentes Independientes

Cada afirmación de eficiencia sobre aire moderno por conductos y zonificación en este caso de éxito está respaldada por un regulador independiente, ficha técnica del fabricante u organismo del sector — no por copy de marketing:

El R32 tiene un PCA un 68 % menor que el R410A — y es exigido por F-Gas

El R32 tiene un Potencial de Calentamiento Atmosférico de 675 frente a 2.088 del R410A. El Reglamento UE 517/2014 — y su sucesor de 2024 (UE) 2024/573 — impulsa la eliminación gradual de refrigerantes con alto PCA. El R32 es el estándar a largo plazo para nuevo AC residencial en Europa, clasificado A2L (baja inflamabilidad, baja toxicidad)

Fuente: Reglamento UE 2024/573 sobre gases fluorados de efecto invernadero

Los compresores inverter entregan 30–50 % de ahorro frente a AC de velocidad fija

Los compresores inverter de velocidad variable funcionan continuamente a carga parcial en lugar de ciclar arrancando y parando a plena potencia. Esto elimina las pérdidas de arranque y enfriamiento de las unidades de velocidad fija y es la principal ventaja de eficiencia del AC residencial moderno sobre la generación anterior. La plataforma inverter de Daikin es uno de los ejemplos más refinados del mercado europeo

Fuente: European Heat Pump Association (EHPA)

El aire acondicionado se reconoce como bomba de calor bajo la RED II

La Directiva (UE) 2018/2001 (Directiva de Energías Renovables II) reconoce las bombas de calor AC reversibles como energía renovable cuando su Coeficiente Estacional de Rendimiento supera la referencia. Un sistema Daikin R32 por conductos correctamente zonificado supera holgadamente ese umbral en el clima de la Costa del Sol

Fuente: Comisión Europea — Directiva (UE) 2018/2001 (RED II)

La certificación eu.bac es la referencia europea para precisión de control

La European Building Automation and Controls Association (eu.bac) certifica los controladores de temperatura de sala bajo EN 15500 — la gama Flexa de Airzone figura entre los productos certificados. Los controladores certificados eu.bac alcanzan típicamente precisión de setpoint de ±0,4 °C frente a ±1,5–2 °C de termostatos de consumo no certificados

Fuente: eu.bac — European Building Automation and Controls Association

El tubo de cobre EN 12735 es la norma europea para tuberías de refrigerante

EN 12735 cubre tubos de cobre sin soldadura para sistemas de refrigeración y aire acondicionado. La camisa de aislamiento blanco visible en nuestra foto de prueba de presión lleva impresa la referencia EN 12735 — esto es lo que cualquier fabricante serio (incluido Daikin) exige para la integridad de junta a largo plazo necesaria para mantener el R32 contenido durante la vida útil del sistema

Fuente: Comité Europeo de Normalización — EN 12735

Los hechos de especificación verificados en este caso de éxito están tomados de lo directamente visible en el embalaje entregado (Airzone Flexa 25 Plus Rectangular modelo AZC25PCB1MOTU, Airzone Blueface Zero AZCE6BLUEZER0CB, ambos con la dirección del fabricante en Málaga impresa en la caja), la placa de identificación Daikin Europe N.V. en la unidad exterior, la etiqueta de la botella de refrigerante R32, la marca EN 12735 en el aislamiento de la línea frigorífica de cobre, y la pantalla del manómetro digital Testo 550. Hemos omitido deliberadamente cualquier cifra (p.ej. capacidad kW específica, COP exacto o números de serie) que no podemos leer directamente en las fotografías usadas — cada afirmación anterior es 100 % verificable a partir de lo que se ve en las fotos.

Visión Experta: Por Qué Airzone Flexa + Daikin por Conductos Es la Especificación Correcta para una Villa de Marbella

"Si te vas a gastar el dinero en hacer un retrofit de aire por conductos en una villa de San Pedro, Nueva Andalucía o cualquier punto de la Costa del Sol occidental, lo peor que puedes hacer es esconder material barato en el techo. Una vez está dentro, no lo vuelves a ver hasta que algo falla — momento en el que estás tirando abajo un techo perfectamente bueno y enyesado para llegar a él. Esa es toda la razón por la que estandarizamos en interiores Daikin inverter por conductos emparejados con zonificación Airzone Flexa en este tipo de obra. Las unidades por conductos ocultas de Daikin están diseñadas para colgarse una vez y dejarlas — los rodamientos, el motor del ventilador, la batería son todas las piezas de larga vida de la gama. La Airzone Flexa 25 Plus Rectangular que está en el suelo en la foto de entrega (modelo AZC25PCB1MOTU, lo puedes leer en la caja) es la variante de compuertas rectangulares de su sistema de zonificación más conocido — es la arquitectura adecuada para interiores por conductos ocultos alimentando plenums rectangulares galvanizados. El Blueface Zero es el termostato maestro, con los pequeños termostatos por zona manejando el resto de habitaciones. Y el detalle clave que la gente se pierde es que Airzone se fabrica en Málaga — a veinte minutos por la carretera. Si un módulo de zona muere en agosto en plena temporada, lo tenemos en la furgoneta a la mañana siguiente. Con sistemas de zonificación importados puedes estar esperando dos o tres semanas a una placa. En una villa de Marbella donde el AC es la refrigeración, la calefacción y la deshumidificación todo en una caja, tres semanas no es una opción."

Rob Greeves

HVAC Director, Agua Therm

La Parte Eléctrica: RCBO Tipo A, el Bus Airzone y Por Qué el Aire por Conductos Es un Trabajo Eléctrico Serio

"La gente subestima la parte eléctrica de un retrofit de aire por conductos. Desde el punto de vista del cuadro general, acabas de añadir dos compresores inverter, media docena de compuertas motorizadas de baja tensión, bombas de condensados, un módulo central Airzone y como mínimo una pantalla táctil Blueface Zero en la pared — cada uno de los cuales está hablando en su propio bus. Dos cosas tienen que estar bien o toda la instalación es no conforme y, más importante, insegura. Primero: cada circuito inverter va en un RCBO Tipo A de 30 mA. No Tipo AC. El Tipo AC es ciego a la corriente de defecto en CC pulsatoria que un compresor inverter puede generar durante un defecto de bobinado — no disparará cuando debería, y ese es el modo de fallo exacto donde alguien sale herido. No instalamos Tipo AC en cargas inverter, nunca, independientemente de lo que usara el instalador anterior. Segundo: el bus de comunicación Airzone de baja tensión va en su propio tubo, separado del 230 V de red, en cable de control dedicado. Tiende el bus Airzone junto a un circuito de cocina y tendrás fallos intermitentes de zonificación que nadie podrá diagnosticar durante meses. En esta villa de San Pedro hicimos una prueba completa de resistencia de aislamiento, prueba completa de impedancia de bucle de tierra, prueba completa de disparo de RCBO, y firmamos el certificado de instalación REBT en coordinación con LIT Electricians SL — el propietario tiene la documentación, firmada, para cualquier futura inspección o consulta de seguro."

Craig Whitham

Director Eléctrico, Agua Therm

Proceso de Instalación — De Techo Desnudo a Sistema Comisionado

Nuestros técnicos certificados completaron el retrofit completo de aire por conductos en toda la villa en una ventana planificada de cinco días, alrededor de una vivienda ocupada con mínima disrupción para la familia:

1Inspección in situ: cálculo de carga térmica habitación por habitación (frío y calor), medición de la profundidad libre del plenum sobre cada unidad interior prevista, estudio del recorrido de la línea frigorífica subiendo por la pared exterior, comprobación de capacidad eléctrica en el cuadro general existente
2Entrega y desembalaje del equipo: kit de zonificación Airzone Flexa 25 Plus Rectangular (AZC25PCB1MOTU), termostato maestro Blueface Zero (AZCE6BLUEZER0CB), unidades interiores Daikin por conductos ocultas y unidades exteriores acopiadas en obra
3Desmontaje de conductos heredados, conducto revestido de fibra de vidrio, tubo flexible redundante y cableado en desuso de los plenums de los baños
4Unidades interiores colgadas en el plenum sobre colgadores de varilla roscada con aisladores de vibración — comprobado nivel en dos ejes; bandeja de condensados inclinada 1° para drenar de forma natural
5Plenum rectangular galvanizado + conexiones finales flexibles aisladas dimensionadas para el caudal calculado por sala; rejillas de impulsión y retorno dispuestas para que el aire frío barra la habitación en lugar de descargar en un punto
6Línea frigorífica exterior tendida en un recorrido único limpio subiendo por la pared blanca enfoscada, asegurada con grapas con interior de latón, grapada bajo las tejas árabes en el tramo horizontal, y vestida en una canaleta blanca continua resistente UV donde queda expuesta
7Unidades exteriores asentadas en la terraza lateral sobre pies antivibratorios de goma, montadas sobre el cartón de embalaje original durante el curado de la nueva bancada para mantenerlas separadas de la madera de la tarima, con la Daikin grande y la Daikin pequeña emparejadas para alimentar las zonas de planta alta y planta baja de forma independiente
8Prueba de presión con OFN (nitrógeno libre de oxígeno) a la presión del fabricante sobre toda la línea — mantenida 30 minutos, sin caída de presión (regulador y lecturas del manómetro digital visibles en las fotos de la prueba de presión)
9Vacío profundo en manómetro digital Testo 550 hasta el objetivo de micras del fabricante (típicamente ≤500 micras para splits Daikin R32) y mantenido bajo vacío estático para confirmar que no queda humedad residual ni microfugas antes de liberar refrigerante
10Liberación de refrigerante certificada F-Gas desde las unidades exteriores precargadas en fábrica; carga de complemento pesada en balanza donde el largo de línea lo requería, registrada en el libro F-Gas
11Circuitos dedicados REBT 230 V tendidos desde el cuadro general a cada unidad exterior sobre RCBO Tipo A 30 mA; seccionadores con grado IP a la vista de cada unidad
12Módulo central Airzone Flexa comisionado, cada compuerta motorizada probada individualmente en recorrido abierta / cerrada / modulando, termostato maestro Blueface Zero emparejado con cada zona, y la pasarela Aidoo / Flexa al inverter Daikin validada de extremo a extremo
13Comisionado completo del sistema: ciclo de frío, ciclo de calor (las bombas de calor funcionan en los dos sentidos), prueba de ciclo de desescarche en las unidades exteriores, recorrido al propietario sobre programación del Blueface Zero, modo eco y setpoints por zona, certificado de instalación REBT emitido en coordinación con LIT Electricians SL

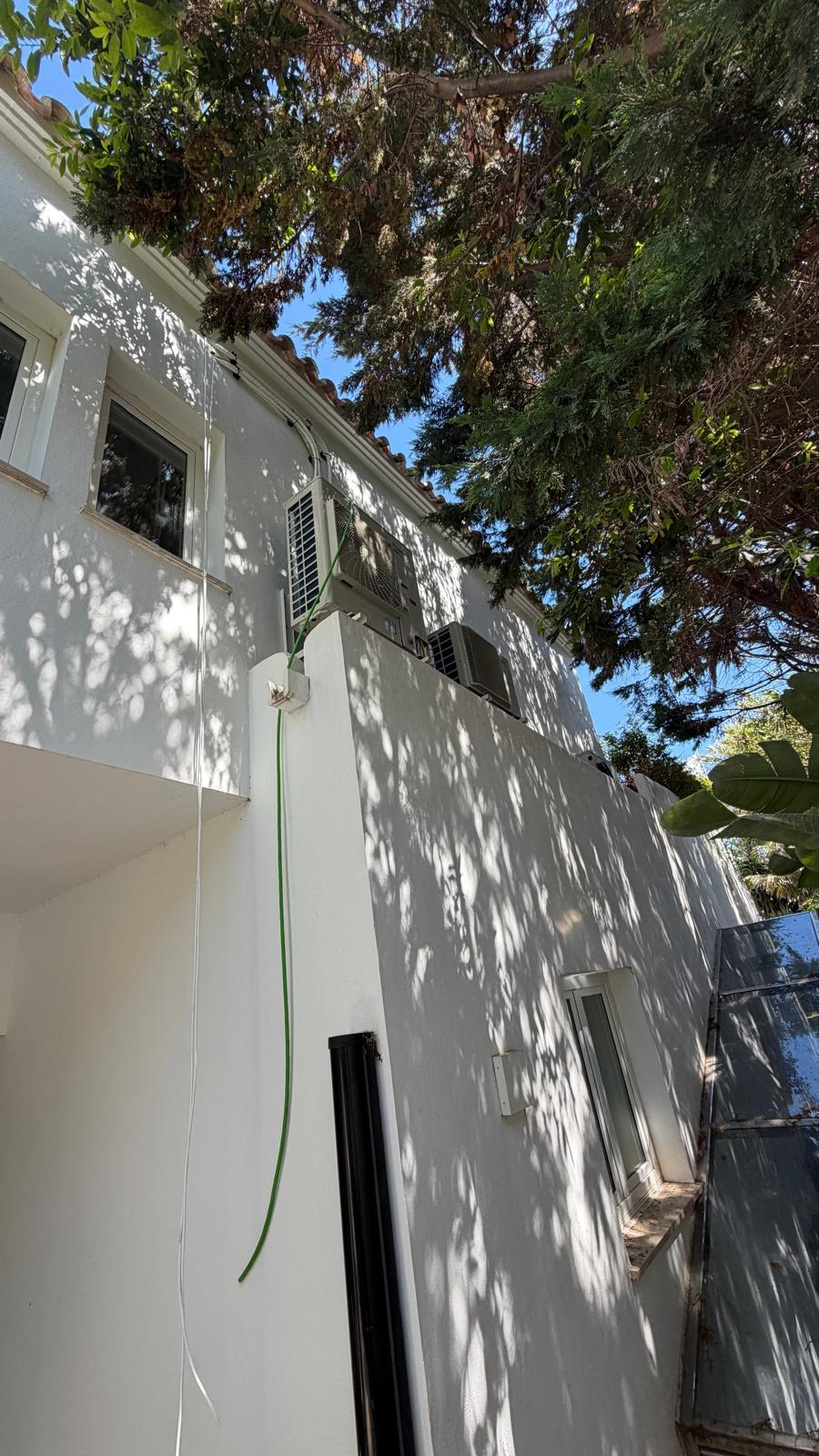

Dos unidades exteriores Daikin en terraza superior con línea frigorífica subiendo limpiamente por pared blanca enfoscada — villa San Pedro

Vista final: dos exteriores Daikin en terraza, línea frigorífica vestida y grapada con limpieza

Resultados de la Instalación

Airzone Flexa 25+

Sistema de Zonificación

R32 (PCA 675)

Refrigerante

≤500 micras

Objetivo de Vacío

±0,4 °C (eu.bac)

Precisión de Control

Airzone Flexa 25 Plus + Daikin R32 por Conductos — Datos Técnicos Verificados (de documentación en obra)

Los datos a continuación están tomados directamente de lo visible en el embalaje Airzone entregado, la placa de identificación Daikin Europe N.V., la etiqueta de la botella R32, la marca EN 12735 en el aislamiento de la línea frigorífica de cobre, y la pantalla del manómetro digital Testo 550. Hemos omitido deliberadamente cualquier cifra (p.ej. kW específicos de Daikin, número de serie exacto) que no podemos leer directamente en las fotos, para que cada entrada de esta tabla sea 100 % verificable.

Embalaje Airzone: Flexa 25 Plus Rectangular AZC25PCB1MOTU + Blueface Zero AZCE6BLUEZER0CB — referencia técnica visible

Sistema de ZonificaciónAirzone Flexa 25 Plus Rectangular

Código Modelo Zonificación AirzoneAZC25PCB1MOTU (visible en caja)

Termostato Maestro AirzoneBlueface Zero (pantalla táctil capacitiva en color)

Código Modelo Termostato AirzoneAZCE6BLUEZER0CB (visible en caja)

Dirección Fabricante AirzoneParque Tecnológico de Andalucía, C/Marie Curie, 21 — 29590, Málaga (España) — MADE IN SPAIN

Unidades InterioresDaikin por conductos ocultas (plenum colgadas en varilla roscada + aisladores de vibración)

Unidades ExterioresDaikin R32 inverter — dos unidades sirviendo zonas alta y baja independientes

Placa Fabricante DaikinDaikin Europe N.V., Oostende, Bélgica (visible en placa de identificación de unidad exterior)

RefrigeranteR32 (HFC, bajo PCA, clase de seguridad A2L)

PCA Refrigerante675 (frente a 2.088 del R410A — 68 % inferior)

Norma Línea CobreEN 12735 (visible en camisa aislamiento blanco en foto de prueba de presión)

Medio Prueba PresiónOFN (nitrógeno libre de oxígeno) — botella negra + regulador visibles

Objetivo Vacío≤500 micras / 0,67 mbar absolutos (especificación Daikin)

Manómetro ComisionadoTesto 550 digital (modo R32 activo — visible en pantalla)

Alimentación230 V monofásica, 50 Hz (líneas REBT dedicadas por unidad exterior)

Protección Eléctrica (por unidad exterior)RCBO Tipo A 30 mA + seccionador con grado IP a la vista

Bus ControlBus propietario Airzone de baja tensión en tubo dedicado

MontajeUnidades interiores en colgadores de varilla roscada + aisladores de vibración; unidades exteriores en pies antivibratorios de goma

Etiquetas de embalaje visibles (Airzone Flexa 25 Plus Rectangular AZC25PCB1MOTU + Blueface Zero AZCE6BLUEZER0CB), placa de identificación Daikin Europe N.V., etiqueta botella R32, marca EN 12735 en aislamiento línea cobre, pantalla manómetro Testo 550 y ficha técnica fabricante Airzone

Por Qué Airzone para Instalación de Aire por Conductos en Marbella

Airzone es la marca especialista más fuerte de zonificación en la Costa del Sol occidental — y la elección adecuada para trabajo de villa en San Pedro de Alcántara, Nueva Andalucía, Guadalmina, Puerto Banús y el resto de Marbella:

Diseñada, ingenierizada y fabricada en Málaga (Parque Tecnológico de Andalucía, C/Marie Curie 21, 29590) — cadena de suministro local, repuestos en 24–48 horas durante la temporada de refrigeración
Gama completa de arquitecturas compatibles — Flexa Standard, Flexa 25 Plus Rectangular (esta obra), Flexa 4.0 — cubriendo todo layout común de AC por conductos en trabajo residencial de villa
Pasarelas Aidoo y Aidoo Pro para integración directa con el compresor inverter de Daikin, Mitsubishi, LG, Fujitsu, Hitachi, Panasonic, Samsung y la mayoría del resto de marcas premium de AC
Termostato maestro Blueface Zero con pantalla táctil capacitiva en color (AZCE6BLUEZER0CB) — superficie de control visible, premium, que combina con el acabado de una villa de gama alta
Precisión de control certificada eu.bac bajo EN 15500 — ensayada independientemente, no autodeclarada
Programación completa, modos eco, modos vacaciones, integración con Alexa, Google Home y Apple HomeKit mediante la app Airzone Cloud — para propietarios que realmente quieren usar lo que han pagado

Certificación Eléctrica Proporcionada por LIT Electricians SL

Todo el trabajo eléctrico para esta instalación de aire acondicionado por conductos en San Pedro de Alcántara fue ejecutado por el equipo cualificado REBT de Agua Therm, con certificación eléctrica formal proporcionada por nuestro socio preferido en la Costa del Sol, LIT Electricians SL. LIT Electricians SL cubre Marbella, Mijas, Alhaurín el Grande y toda la Costa del Sol, y se especializa en infraestructura eléctrica de bombas de calor y AC, mejoras de cuadros, documentación REBT y protección RCBO Tipo A para equipos accionados por inverter.

Visitar LIT Electricians SL

Ubicación: San Pedro de Alcántara, Marbella

Agua Therm ofrece instalación profesional de aire acondicionado por conductos con zonificación Airzone en Marbella y toda la Costa del Sol, incluyendo San Pedro de Alcántara, Nueva Andalucía, Guadalmina, Puerto Banús, Benahavís, Estepona, Sotogrande, Manilva, Casares, Mijas, La Cala, Fuengirola y Benalmádena.

Preguntas Frecuentes — Instalación de Aire Acondicionado por Conductos en Marbella

¿Necesita Instalación de Aire Acondicionado por Conductos en Marbella, San Pedro o la Costa del Sol?

Agua Therm se encarga del paquete completo de instalación de aire acondicionado por conductos en Marbella y toda la Costa del Sol: suministro de unidades exteriores Daikin R32 inverter y unidades interiores por conductos ocultas, zonificación completa Airzone Flexa con termostato maestro Blueface Zero, prueba de presión con nitrógeno OFN, vacío profundo a 500 micras, puesta en marcha F-Gas, trabajo eléctrico conforme a REBT y certificación completa — con certificación eléctrica de LIT Electricians SL. Inspección gratuita en cualquier punto de la Costa del Sol.

Casos de Éxito Relacionados

Mijas

Aire Conductos Daikin a Johnson

Conductos rígidos existentes conservados

Mijas

Zonificación Suelo Radiante Airzone Flexa 4.0

Airzone Flexa 4.0 + Daikin

Consulta también

Servicio Airzone Instalaciones en Marbella Todos los casos de éxito

About the Author

Ben Hayden

English-Speaking Electrician & Independent Energy Advisor

Ben Hayden is an English speaking electrician and independent energy advisor based in Marbella, Spain, with over 15 years of electrical experience across Europe. He provides independent energy and electrical checks for overseas property owners and managers across the Costa del Sol — helping clients cut electricity bills, navigate Spanish regulations, and make confident decisions on solar PV, heat pump, EV charger and battery storage projects.

Ben advises in plain English on projects where the paperwork is in Spanish and the stakes are high. His writing has appeared in ExpatArrivals, The Olive Press, Euro Weekly News, BuildingTalk and pv magazine.

ben-hayden.com info@ben-hayden.com +34 711 004 350 Connect on LinkedIn Follow on Facebook
